桥梁阻尼器热空气老化试验箱
发布时间:2021/6/24 8:47:41

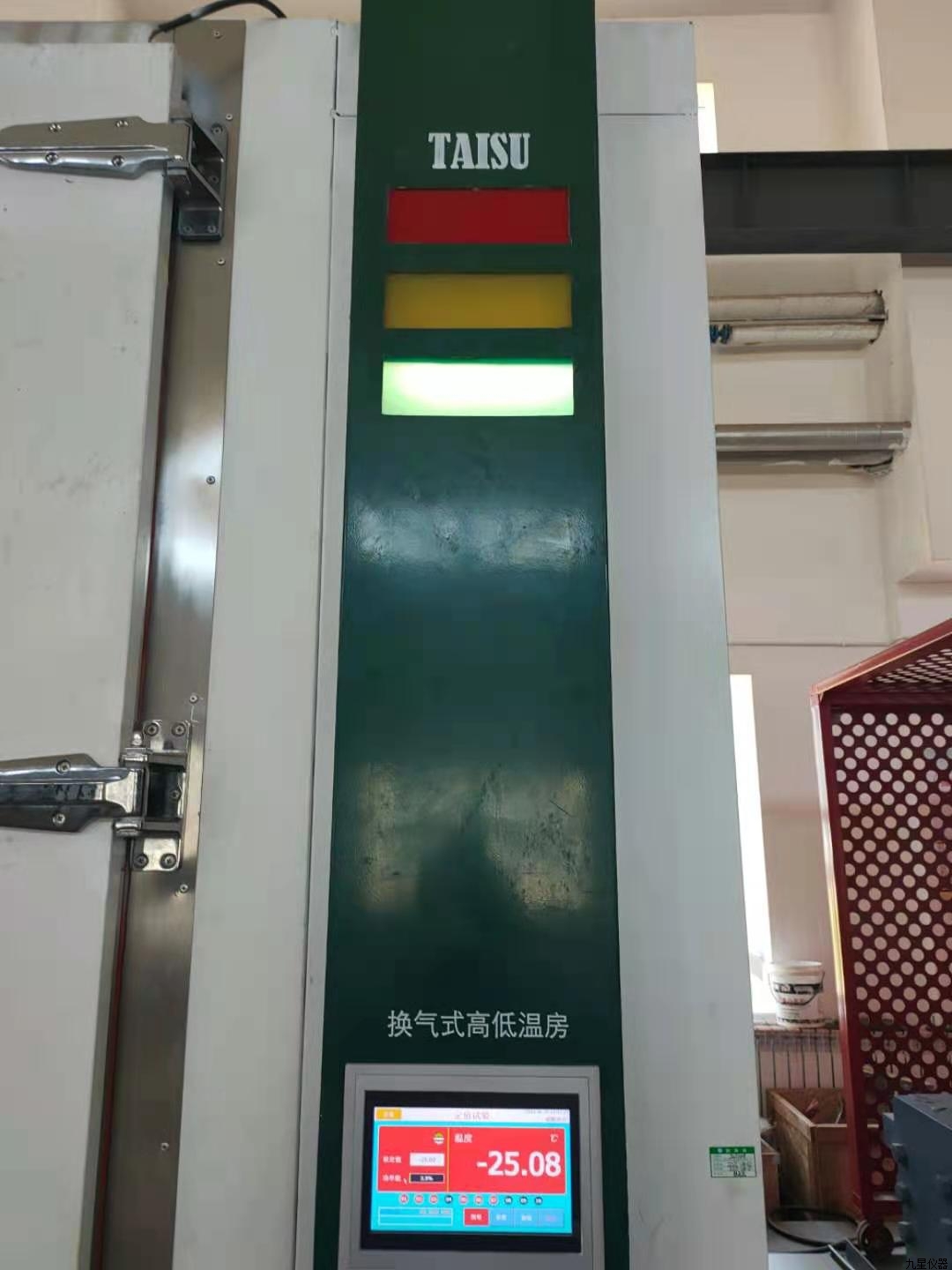

桥梁阻尼器热空气老化试验箱

适用桥梁黏滞流体阻流器,橡胶支座等高低温试验,热空气老化试验,模拟高低温环境,

热空气环境来检测产品耐环境的能力

JT/T 926-2014桥梁用黏滞流体阻尼器;

 JB/T 7444-94 空气热老化试验箱;GB/T 5170.2-2008

温度试验设备;GB/T 5170.3-2008 湿度试验设备






1.      产品名称

桥梁阻尼器热空气老化试验箱

2.      产品型号

PRHM-10  整机型

3.      试样限制

本试验设备禁止:

①易燃、易爆、易挥发性物质试样的试验或储存

②腐蚀性物质试样的试验或储存

③生物试样的试验或储存

④强电磁发射源试样的试验或储存

4.      试样条件

同时试验最大尺寸为1500X1500x60mm  3   总质量18

5.      单台容积、尺寸和重量

5.1.         标称内容积

9600L   可定制

5.2.         内型尺寸

W2000*H2400*D2000mm   可定制

5.3.         外型尺寸约

W2800*H2600*D2200mm(不含马达罩、风道等)

5.4.         重量

850

6.      性能

6.1.         测试环境条件

6.2.         测试方法

6.3.         控制方式与特点







环境温度为+25℃、相对湿度≤85%、试验箱内无试样条件下

JT/T 926-2014桥梁用黏滞流体阻尼器; JB/T 7444-94 空气热老化试验箱;GB/T 5170.2-2008 温度试验设备;GB/T 5170.3-2008 湿度试验设备

采用静平衡技术即“制冷过程不制热”和“制热过程不制冷”的静平衡方式,它有别于大功率制冷对抗大功率加热“冷热动平衡”的传统动平衡技术。在压缩机开启的情况下,采取自动膨胀阀制冷能量调节技术,控制器根据不同的温度点通过调节制冷剂流量控制冷量的大小(即制冷不制热、制热不制冷的“静平衡”技术),使试验室内的制冷和冷损失维持一种静态平衡,少需加热即可达到很好控温精度,使设备运行始终处于相对低功耗状态。(传统制作方法:恒定制冷量以加热低消制冷量而恒温)

6.4.         温度范围

-30  +110℃   可定制

6.5.         温度波动度

 ±0.5

6.6.         强对流温度波动度

  ±1.5. (依标准限高温换气试验)

6.7.         温度偏差

 ±1.0

6.8.         温度均匀度

 2.0

6.9.         强对流温度均匀度

  ±2.0 (依标准限高温换气试验)

6.10.      强制对流换气范围

100~200立方米/小时(可选)

6.11.      计量测规范

量测SENSOR 置放点,离内箱壁内尺寸1/10

6.12.      升降温速率

-30~110℃度全程约45分钟,从40~-25℃约65分钟,线性。

6.13.      负载情况

空载

6.14.      满足试验标准

GB/T 2423.1-2001 试验A:低温试验方法

GB/T 2423.2-2001 试验B:高温试验方法

GJB 150.3-1986   高温试验

GJB 150.4-1986   低温试验

IEC68-2-1 试验A:寒冷.

GB 11158《高温试验箱技术条件》.

GB/T 2423.2《电工电子产品基本环境试验规程试验B:高温试验方法》.

GB/T2423.4-93《电工电子产品基本环境试验规程》试验Db交变湿热试验方法.

GB/T2423.3-93《电工电子产品基本环境试验规程》试验Ca:恒定湿热试验.

7.      结构特征

7.1.         保温围护结构

外壁材料:冷轧板喷塑

②内壁材料:不锈钢镜面钢板(SUS #304

③箱体保温材料:硬质Polyurethane发泡及100mm耐高温聚氨酯保温层,起到保温及耐热的双重功效



7.2.         空气调节通道

恒温恒湿箱专用耐高温不锈钢长轴马达,多翼式风轮风量大,噪声小

②加热器、蒸发器、压力平衡口、可调式百叶导风板、温度传感器.

③换气流量控制系统


7.3.         试验箱标准配置







①窗口 3层真空钢化玻璃.

②平面嵌入式把手,

③门铰链:SUS #304进口铰链

④箱内节能灯:高亮度低能耗LED节能灯

⑤不锈钢SUS #304格栅式钢板置物架2片,单层最大承重20KG.

⑦引线孔:φ50mm 1

⑧内门双开玻璃门设计









 三层带发热丝真空玻璃







φ50穿线孔

7.4.         箱门



①单片门,向外打开,铰链在左,把手在右(面对箱体正面时)。

②配观察窗 除雾钢化玻璃、LED照明灯.

③窗框/门框防凝露电热装置.

7.5.         控制面板

7寸控制器显示屏、超温保护设定器、RS232通讯接口、USB接口

7.6.         机械室

制冷机组、压缩机接水盘、排压装置

7.7.         配电控制柜

配电板、散热风扇、总电源开关装置

电控设计参照《低压配电设计规范》GB50054-95,《供配电设计规范》GB50052,《电气装置安装工程接地装置施工及验收规范》GB50169-92,使电控设计规范化

7.8.         电源线孔及排水孔

位于箱体背面,

8.      制冷系统

8.1.         冷凝器散热装置

欧美高效率省电型超低温冷冻系统



8.2.         发热负载调节

①采计算机自动调整冷煤流量,有效带走待测品发热负载与德/日技术同步.

②比传统设计,控制稳定性与再现性高且达到省电、低湿之超效能.

8.3.         制冷压缩机

制冷压缩机采用德国比赛尔高效率压缩机组成制冷系统。压缩机具有结构紧凑,振动小、噪声低,能效比高,低温工况制冷量大等特点优化设计的制冷系统有利于降低运行费用,增加可靠性。



8.4.         高效率组件

①冷凝器﹑蒸发器采AC&R 复式扰流型铝鳍片装置.

②节流装置均采用进口弛名制冷配件。

7.6 膨胀系统:

容量自动控制节流降压之冷冻统,采用多回路控制,针对不同温度采用不同的自动膨胀阀来控制冷媒流量,从而达到精确控温降低能耗。



7.7. 蒸发器

鳍片式多段式自动负载容量调整

说明: 蒸发器

7.8. 制冷机控制方式

①控制系统的控制器根据试验条件自动调节制冷机的运行工况.

②蒸发压力调节阀.

③压缩机回气冷却回路

     制冷机系统设计有避震管等减振、降噪措施

7.9.制冷剂

杜邦环保冷媒(臭氧耗损指数均为0)有效保护大气层溴气层含量,支持环保事业

说明: R22制伶剂

8.电气控制系统

a)         控制器型号

TIMI880控制器



b)         温度控制器

1、 控制方式:平衡调温调湿控制系统(BTHC),以P.I.D控制SSR,使系统之加热加湿量等于热湿损耗量,故能长期稳定工作。

2、 温湿控制器: 880彩色触摸式中英文人机界面,数据与资料银幕显示交谈方式温湿度控制器,单点及可程控,银幕背光可调。

    时间控制:0-999H

分辨率: 0.01, 0.1%R.H

温度范围: -99.9℃~+200

湿度范围:10%99.9%R.H

程序段数:120组程序1200段记忆

每个段可同时设定温度,湿度及时间,可重复运行999

程序运行具有待机,跳段,保持等功能

具有定值计时停机和程序结束等功能

具有预约起动和停机及故障提示功能

测温器:PT-100  2

各系统的主要组件配备有安全检知接口装置,当异常故障发生时,立即由屏幕显示故障状态及切断电源。

具有运行累积时间显示功能,可供机器运行时时间及参考用。

8.1加热器

镍铬合金高效加热器,自动演算高精确度PID+SSR控制(演算周期:14S可设),使其热损耗量与加热量相当,故比传统ON/OFF控制省电约10%

高温陶瓷发热架

8.3测温体

台制高精度 DIN规格A ψ4.8mmSUS #304不锈钢制PT 100Ω 1

PT100

     安全保护装置

a)                       报警方式

当试验箱发生故障时提供以下安全保护,并发出声光报警

b)         人身安全防护

漏电断路器

c)         试验箱

超温保护器

过零点闸流体功率控制器

加热、加湿器空焚防止保护器

水箱缺水保护

欠相逆相保护开关

压缩机高压保护开关

压缩机过热保护开关

压缩机过电流保护开关

无熔丝开关

陶磁快速保险丝

须满足国家电工安全标准,布线规范,各接线埠均有明确标示,无裸露;

d)         产品安全防护



总电源相序和缺相保护

漏电保护

加热管无风干烧保护

超载及短路保护
