产品概述：

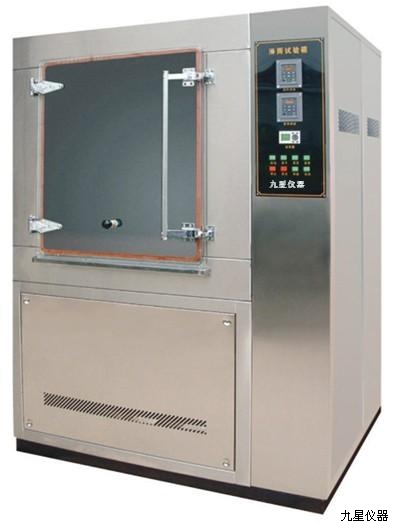

淋雨试验箱分为两种，一种是箱式淋雨试验箱，一种是摆杆式淋雨试验箱，本文介绍是第一种

淋雨试验箱是通过机械传动，达到试验目的，转台传动机构是通过电动机带动蜗杆，驱动蜗轮，达到规定转速，摆杆是电动带动减速机带动齿杆驱动齿轮，使摆杆驱动。旋杆是通过电机带动减速机，减速面直接驱动旋杆运转。使用高压水泵,将一定压力﹑一定流量的试验用水,通过摆杆（直/弯）喷头淋洒在试样上,转动试验装置,改变摆杆的摆幅﹑频率,达到试验所要求的环境.可以满足GB10485、GB4943、GB4706、GB2423、ECER3、IEC.DIN、MIL等。

淋雨试验箱材质结构:

1、外箱材质：均采用优质（t=1.2mm）A3钢板数控机床加工成型，外壳表面进行喷塑处理，更显光洁、美观；

2、内箱材质：采用进口高级不锈钢

3、保温材质：硬质聚氨酯泡沫+玻璃纤维

4、门保温材质：玻璃纤维棉

5、旋转工作台：台面为PVC硬质板（耐腐蚀）

6、接触水的部份均为不锈钢或铜质材料

一.原理介绍;

1.本淋雨试验箱是通过机械传动，达到试验目的，转台传动机构是通过电动机带动蜗杆，驱动蜗轮，达到规定转速，摆杆是电动带动减速机带动齿杆驱动齿轮，使摆杆驱动。旋杆是通过电机带动减速机，减速面直接驱动旋杆运转。使用高压水泵,将一定压力﹑一定流量的试验用水,通过摆杆（直/弯）喷头淋洒在试样上,转动试验装置,改变摆杆的摆幅﹑频率,达到试验所要求的环境.可以满足GB10485、GB4943、GB4706、GB2423、ECER3、IEC.DIN、MIL等。

2、喷水量和喷水压力可通过开关球阀的大小方式调节。

3、摆管角度和摆管频率则分别用改变连杆在偏心轮上的位置和通过改变电

机转速以实现。

4、放试件的工作台转速，采用蜗轮减速机减速、变频器改变电机转速实现。

在工作台转轴上设有轴套装置，可在轴向作上下调整，以适应不同试件

外形尺寸的需要。

5、试验时间由时间累积器设定及显示

 二.产品用途

淋雨试验箱适用于外部照明和信号装置及汽车灯具外壳防护。

三.控制系统:可编程控制器来完成对整个系统时间及顺序控制。采用进口变频器控制转速有效保证试验按标准运行。

配备水过滤器符合标准产品图片型号工作尺寸外形尺寸功率性能指标喷水环半径或水管直径喷孔直径孔径间距摆管押幅（理论数值）试验台转速也可为无节调速（选配）。

运行控制系统控制器进口调频式变频器时间控制器进口可编程时间电脑集成控制器水压控制流量计观察面大面积可视化钢化玻璃门供水系统储水箱、增压泵安全保护漏电、短路、电机过热。

四.箱体结构：箱体外壳材料采用优质不锈钢板发纹处理，内胆材料采用不锈钢光板。大面积可视玻璃门，便于观测试验箱体内被测试样状况。试验箱底部采用高品质可固定式活动轮，方便用户搬移。具有度摆管和度旋杆喷水装置。可调转速的样品台。

五.技术参数:

型号:RT-LR-512/RT-LR-1200

工作尺寸D×W×H:800×800×800/1000×1200×1000

外形尺寸D×W×H:880×1180×1540/1200×1580×1760

功率:2KW/3.5KW

性能指标:喷水环半径-375或500mm

水管直径:φ16mm

喷孔直径:φ0.4mm

孔径间距:50mm

摆管摆幅:±45°、±60°、±90°、±180°（理论数值）

试验台转速:1r/min也可为无节调速（选配）

运行控制系统:控制器

进口调频式变频器:时间控制器

进口可编程时间电脑集成控制器:水压控制

流量计:观察面

大面积可视化钢化玻璃门:供水系统:储水箱、增压泵

安全保护:漏电、短路、电机过热
